    1/4W-5WS Wirewound Resistor Fuse Body Coating Gray For 0.01Ω-1KΩ 1W4.7 Ohm 5% Ceramic Insulated

    Ask Lasest Price
    Brand Name : LinKun
    Model Number : RXF21
    Certification : UL ROHS
    Price : Negotiation
    Payment Terms : L/C, D/A, D/P, T/T, Western Union
    Supply Ability : 100,000 pieces/month
    Delivery Time : 5-7 days
    • Product Details
    • Company Profile

    1/4W-5WS Wirewound Resistor Fuse Body Coating Gray For 0.01Ω-1KΩ 1W4.7 Ohm 5% Ceramic Insulated

    Product Description:

    1/2W 1/3W 1/4W 1/8W 1WS 1W 2WS 2W 3WS KNP NKNP FRKNP Color Code Wirewound Wire Wound Resistor Fuse


    Part Number

    RXF2110WP(M.F)T-2(±350PPM/ ℃)ΩJ(±5 % )
    TypeRateTerminal FormCharacteristicNominalTolerance
    WattageResistance

    Type

    ①Wire Wound Resistor is called “RXF21”

    ②Wire Wound Resistor is called “NRXF21”


    Rated Wattage

    Shown by “W”﹑such as 1/2W ,1W,2W,﹍﹍ 40W.


    Terminal Form

    Upon the shape of terminal, it has P Form and M form , F form


    Tolerance

    It is measured by Bridge-method at room temperature and expressed by a capital letter.

    F ± 1% G ±2% J ±5% K ±10%

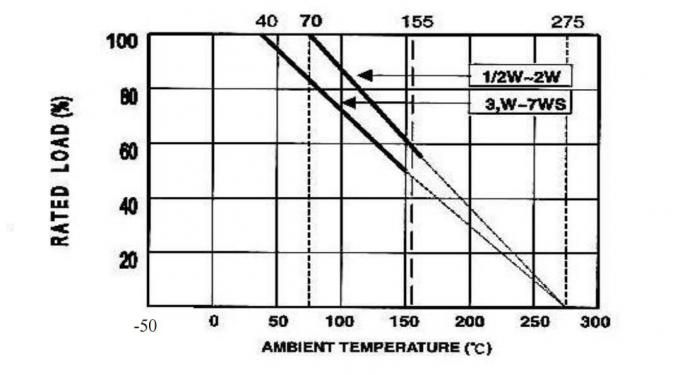

    Drawing Curve
    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 0

    Rating

    Rated wattageMax use voltageMax use load voltageInsulation and compression
    1/4W300V600V300V
    1/2W 1/2WS300V600V300V
    1W/1WS400V700V350V
    2W/2WS400V700V500V
    3WS/3W600V800V500V
    5WS600V1000V500V

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 1


    POWERDIMENSION(㎜)RESISTANCE
    RATINGLDHd ±0.05DIELECTRICRANGE
    WITHSTANDING
    1/4W/1/2WS6.0±0.52.3±0.527±2.00.43000.01Ω-100Ω
    1/2W/1WS9.2±0.53.2±0.526±2.00.503000.01Ω-100Ω
    1W/2WS11.5±1.04.5±0.530±2.00.603500.01Ω-360Ω
    2W/3WS15.5±1.05.0±0.533±2.00.655000.01Ω-470Ω
    3W/5WS17.0±1.06.5±0.532±2.00.705000.01Ω-1KΩ

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 2

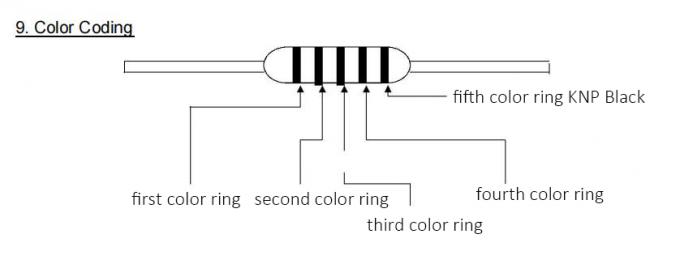

    Colorl the significant2 nd significantMultiplierTolerance
    Silver0.01±10%(K)
    Golden0.1±5%(J)
    Black001
    Brown1110±1%(F)
    Red22100±2%(G)
    Pink331K
    Yellow4410K
    Green55100K±0.5%(D)
    Blue661M±0.25%(C)
    Purple7710M±0.1%(B)
    Grey88
    White99

    Note: Body coating Gray.


    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 3
    STYLEDIMENSIONS(mm)
    NormalMiniatureaA±1.5B1-B2S(Spacing)
    TYPE-1/4WTYPE1/2WS6±0.552.01.25
    26.01.0
    TYPE-1/2WTYPE1WS6±0.552.01.25
    TYPE1WTYPE2WS6±0.552/63/731.55
    TYPE2WTYPE3WS6±0.552/63/731.510
    TYPE3WTYPE5WS6±0.573.01.510
    TYPE5W6±0.573.01.510

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 4

    WATTSDIMENSIONS (mm)
    LP±1.0Dd±0.05H±1.0
    1/4W/1/2WS6.0±0.5102.3±0.30.4010
    1/2W/1WS9.2±0.512.53.2±0.30.5010
    1W/2WS11.0±1.0154.5±0.50.6012.5
    2W/3WS15.0±1.0205.0±0.50.7015.0
    3W/5WS17.0±1.0236.0±0.50.7515.0

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 5

    WATTSDIMENSIONS (mm)
    LP±1.0Dd±0.05H±1.0
    1/4W/1/2WS6.0±0.5102.3±0.30.4010
    1/2W/1WS9.2±0.512.53.2±0.30.5010
    1W/2WS11.0±1.0154.5±0.50.6012.5
    2W/3WS15.0±1.0205.0±0.50.7015.0
    3W/5WS17.0±1.0236.0±0.50.7515.0

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 6

    WATTSDIMENSIONS (mm)
    LP±1.0Dd±0.05h±1.0H±1.0Emax
    1/4W/1/2WS6.0±0.562.3±0.30.405.0143
    1/2W/1WS9.2±0.563.2±0.30.505.0183.5
    1W/2WS11.0±1.064.0±0.50.605.0203.5
    2W/3WS15.0±1.065.0±0.50.705.0253.5
    3W/5WS17.0±1.066.0±0.50.755.0303.5

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 7

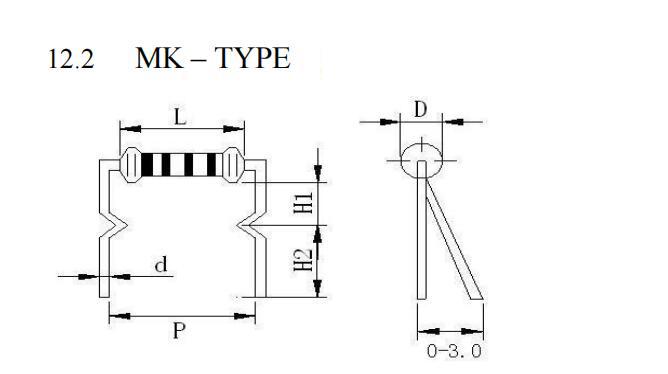

    WATTSDIMENSIONS(mm)
    LP±1.0Dd±0.05h+1/-0H±1.0Emax
    1/2W/1WS9.2±0.563.2±0.30.505183.5
    1W/2WS11.0±1.064.0±0.50.605203.5
    2W/3WS15.0±1.065.0±0.50.655253.5
    3W17.0±1.066.0±0.50.705303.5

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 8


    TYPEWATTSW(mm)H(mm)L(mm)Q,TY(pcs)
    T-521/2W/ 1WS73572552000
    T-52/T-63/T-731W/ 2WS92832671000
    2WS/ 3WS921002671000
    T-733W/5WS9283267500

    1 / 4W-5WS Wirewound Resistor Fuse Body Coating Gray for 0.01Ω-1KΩ 9

    WATTSTYPEL(mm)W(mm)H(mm)POLY BOGBOX(pcs)
    MOLDING
    1/2W1WSP250140675005000
    MOLDING
    1W2WSP250140672002000
    MOLDING
    2W3WSP250140672001000
    MOLDING
    3W/5WSP250140671001000
    MOLDING
    MOLDING
